概述

CK系列液位控制开关作为UHZ-510C系列侧装式磁性液位计的辅助装置，固定在液位计主导管外侧，使其处于和液位计同一磁耦系统中，当液位越过上限(下限)控制点时，磁性浮子经磁场的作用吸合干簣管，或使霍尔传感输出信号。

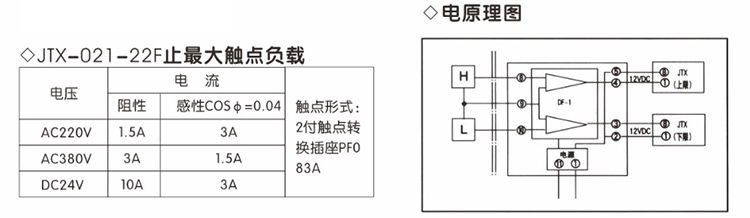

CK系统液位控制开关无论是干簧管型还是霍尔传感器型，经过现场开关的电流均很小，一般情况无控制信号时<4mA，当输出控制信号时<10MA。控制信号可通过DF-1转换放大器，驱动J型小型通用大功率继电器触点动作，从而实现液位的电气控制和连锁。

结构原理

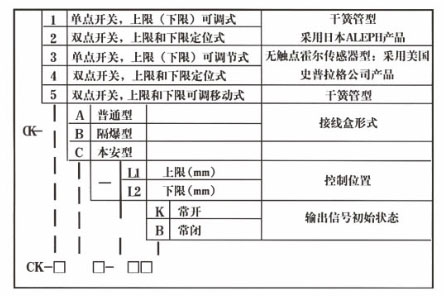

CK系列液位控制开关有二种型式，一种是双点定位式液位压控制开关，CK-2、CK-4，根据用户要求控制点高度及开(关)信号在产品出厂时间已经确定，并随液位计固定在主导管外侧，另一种是可调式液位控制开关CK-1、CK-3、CK-5，用户在使用过程中，可随意自行调整上下移动控制开关高度，致使达到所设定的控制点为止。(注意的是台可调式液位控制开关只有一个控制点)CK-5、CK-1、CK-2，不同之处在于前者就后者在调整控制位置时随意方便些。
