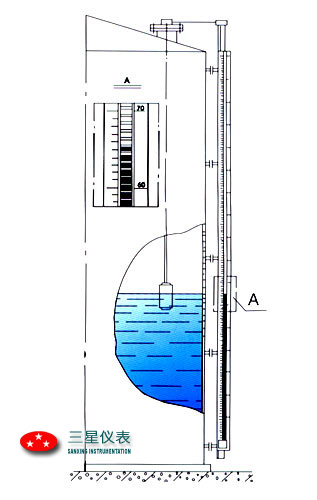

UHZ-510C系列侧装式磁翻柱液位计，是本公司引进、吸收国外同类产品，并加以吸收、消化、按原化学工业 部颁布的磁性液位计标准HG／T21584-95研制生产的产品。可用于塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、强腐蚀性介质。    侧装式磁翻柱液位计的特点是液体介质与指示器，而且型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可适用于电力、石油、化工冶金，船舶、建筑、食品等各行业生产过程中的液位测量与控制。

主要参数：

● 测量范围：300～15000mm

● 准确度： ±10mm，±16mm

● 翻柱直径：10mm,16mm

● 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁)

防腐型≤0．6Mpa

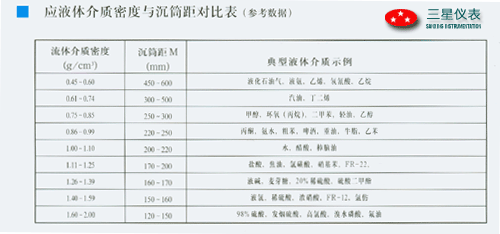

● 介质密度：≥0．45g／cm3

● 介质密度差：≥0.15g／cm3(测量界位)

● 介质温度：-20℃　+250℃(特殊要求可达450℃)

● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度

低时易结品的介质，可根据用用户要求选

用加热型夹套式液位汁。

● 环境振动：频率≤25Hz，振幅≤0．5mm

● 跟随速度：≤0.08m/s

● 本厂出厂连接法兰尺寸：DN25，PNl.0(公制管)

● 连按法兰：采用化工部1998年颁布的

HG20592～20635-97法兰标准，若采

用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。

对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有要求可在订货时注明。

● 如有要求可在定货时商洽。

钢管法兰标准：

      本厂出厂的液位计连接法兰均采用1998年2月1日实施的化学工业部（HG20592～20635-97）标准，本标准是在原标准HGJ44~76-91，以及HG20527-92、HG20529-92标准的基础上，参照IS07005-1(1992)标准和ANSI、DIN标准修订而成的。修订后的新标准包括通用的欧洲和美洲两大体系，形成一套内容完整、体系清晰、适合国情，并与的管法兰、垫片、紧固件标准。该标准的适用钢管外径由系列扩展到通用系列（A）和。

仪表选型说明及注意事项

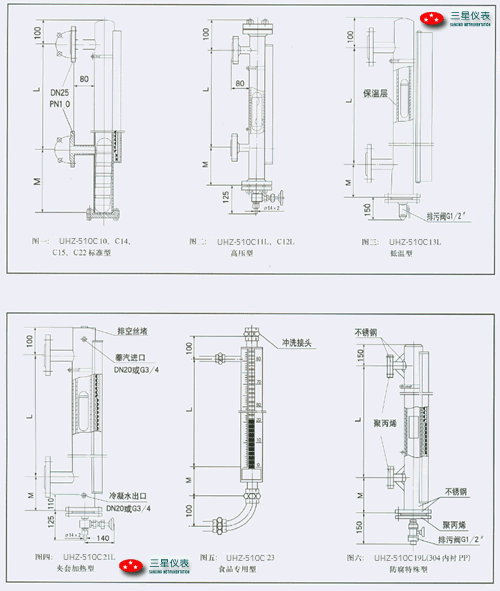

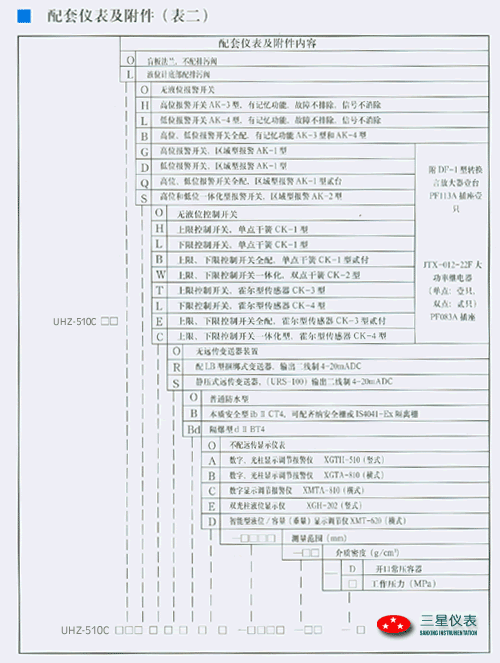

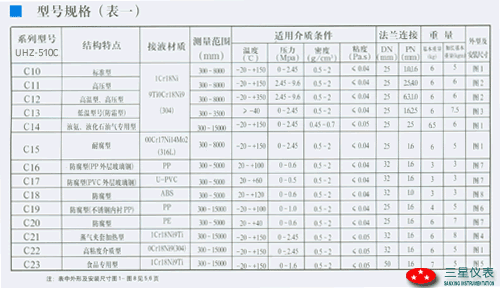

      选型时，先按所需要对照表（一）中所列举的主要技术参数选定系列型号后，再按表（二）选用所需配套仪表及附件。

      过程连接法兰均采用化工部HG管法兰标准制造。要求可在订货时洽谈。

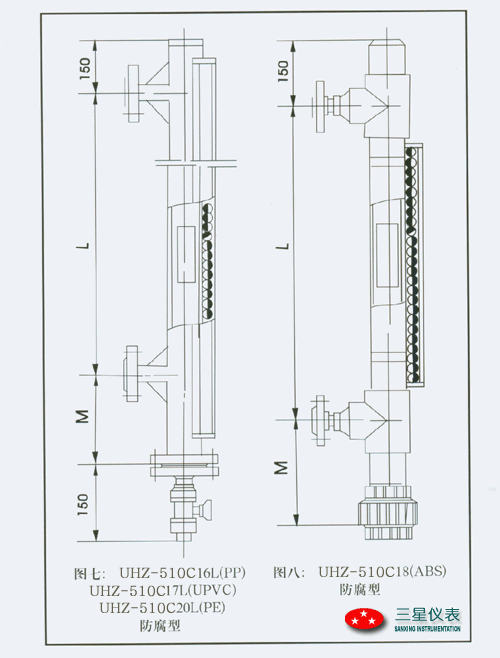

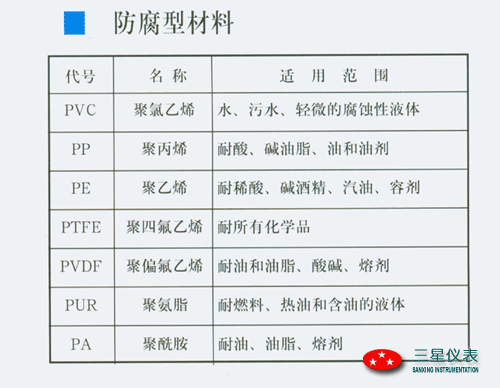

      防腐型液位计公称压力≤0.6MPa。

      蒸汽夹套加热型液位计安装法兰同普通型。加热夹套连接形式为G3/4"内螺纹接头或DN20，PN1.0MPa平面法兰，订货时任选。

选型举例：

      （一） 测量高位水箱液位，采用侧装式磁性液位计，工作压力为常压，介质温度为常温，配排污阀，带高位报警开关（有记忆功能），配LB远传变速器及数字、光柱显示调节报警仪（竖式），测量范围：0-2000mm。

      选型标记：UHZ-510C10LHOROA-2000-1.0-D

      （二） 测量介质为31％盐酸槽液位，其密度为1014g/cm3,测量范围：0-3000,接液材质为U-PVC，配排污阀及低位报警开关，常温，工作压力为0.6MPa，采用隔爆型接线盒。

      （三） 选型标记：UHZ-510C17LDOOBdO-3000-1014-0.6测量醋酸贮藏液位，采用侧装式蒸汽夹套型磁性液位计，液位计低部配排污阀，配上限和下限一体化控制开关，配LB变速器和数字光柱显示调节报警仪（横式）。接线盒采用本质安全型ibIICT4，测量范围：0-1800mm。工作压力：-0.1MPa，工作温度：90℃，介质密度：1.1g/cm3。

选型标记：UHZ-510C21LOWRBiB-1800-0.1。
