用途

      UQK-86/71-系列液位显示控制仪能使用于炼油、化工、造纸、食品及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。

      防腐型控制仪对强腐蚀性介质有极好的抗腐蚀性能，防爆型控制仪可应用于易爆的场合（隔爆型，防爆标志：dⅡBT4）。控制仪的显示表从显示方式、外形尺寸、控制功能等方面有多种型号供用户选择。

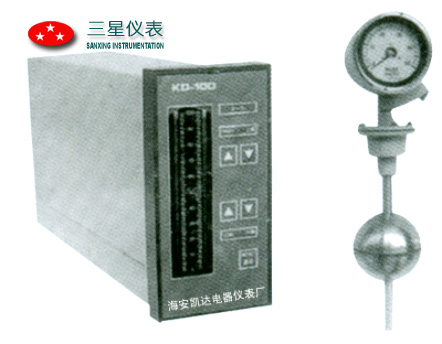

      UQK-86/71-系列液位显示控制仪由传感器和显示表两部分组成。

参数

      产品标准： Q/320621GJ01-1997

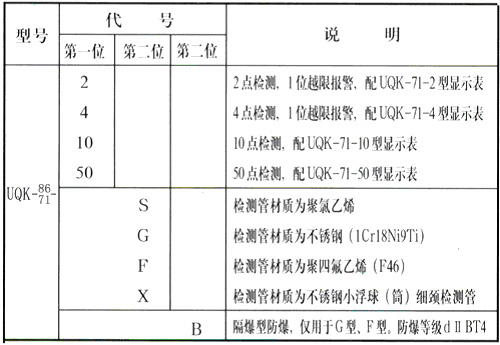

      测量范围 （参见图1-1与表1-1）

      S型： ≤2m

      G(B)型、F(B)型： ≤6m（其中UQK-86-2、-4型：≤12m）

      GX型： ≤1.5m

工作条件

      介质温度：

      S型 －5～+45℃

      G型、F型－40～＋150℃

      GB型、FB型－20～＋130℃

工作环境温度：

      S型－5～+45℃

      G型、F型－40～+85℃

      B型：－20～40℃

工作压力：

      G型 0.6MPa

      F型 0.25MPa

      S型 常压

      被测介质比重： ＞0.7

      被测介质粘度： ＜1.25St

      工作电源 ： 由二次仪表（显示表）提供

      防爆性能

      防爆类型： 隔爆型（只有GB、FB）

      防爆标志： dⅡBT4

      传感器外形及安装形式

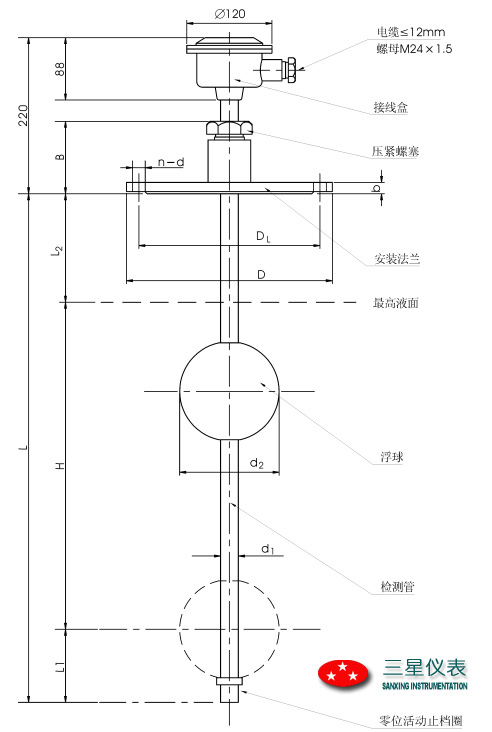

传感器外形图

安装形式
