SX-100W系列投入式液位变送器选用高性能隔离式扩散硅传感器，不锈钢探头，可供安装支架选配，防腐耐高温通气电缆/特殊密封工艺。适用于多种液体的测量和控制。

      主要技术参数

      输出信号：4-20mADC二线制

      电源电压：24VDC允许波动范围15-45VDC

      防爆等级：隔爆型dIBT4，本质安全型aICT5

      零点调整范围：±5%FS

      量程调比度：3:1以上

      环境温度：普通型-25℃-70℃，防爆型为-25℃-60℃

      贮藏温度：-40℃-85℃

      SX-100W指入式液位变送器

      采用高性能隔离式扩散硅传感器，不锈钢结构，可对与316L不锈钢结构兼容的介质进行测量。

      主要技术参数

      输出信号：4-20mADC二线制

      电源电压：24VDC允许波动范围15-45VDC

      负载特性：负载在0-600内(24VDC供电)维持恒流输出

      防爆等级：隔爆型dIBT4，本质安全型aICT5

      测量范围：0~1~6mH20

      零点调整范围：±5%FS

      量程调比度：3:1以上

      环境温度：普通型-25℃~70℃

      贮藏温度：-10℃~70℃

基本型号及名称说明

代号名称及含义

      助燃特性：助燃代号ZR本安防爆IA系列代号：/补偿导线，C补偿电缆

      型号：SC配用S分度号热电偶补偿型补偿导线，电缆

      RC配用R分度号热电偶补偿型补偿导线，电缆

      NC配用R分度号热电偶补偿型补偿导线，电缆

      NX配用R分度号热电偶补偿型补偿导线，电缆

      NCAB配用R分度号热电偶补偿型补偿导线，电缆

      KX配用R分度号热电偶补偿型补偿导线，电缆

      EX配用R分度号热电偶补偿型补偿导线，电缆

      JX配用R分度号热电偶补偿型补偿导线，电缆

      TX配用R分度号热电偶补偿型补偿导线，电缆

      使用分类：G一般用H耐热用

      精度等级：A精度级B普通级可省略耐热等级:70最高使用温度70

      100最高使用温度

      200最高使用温度

      260最高使用温度

      耐火代号：T耐火补偿导线电缆

      绝绿材料：V阻燃聚氯乙烯

      F聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

      Vp低烟低鹵阻燃聚氯乙烯

      YD低低烟低鹵阻燃聚烯

      护套材料：同上

      屏蔽材料：P铜丝编织

      P1镀锡丝编

      P2铝塑复合带

      P3铜丝带式复合带

      导体种类：

      P.多股胶合导体

      J.二线绞合

      P.总屏

      PD.对屏

      PJ.对绞对屏P.对绞总屏

      PJP.对绞对屏总屏

      铠装材料：

      22钢丝铠装

      33钢丝铠装

标准举例

      规格：对数XZX导体截面积MM2

      补偿导线接产品品种划分为SC,BC.KC,KX,EX,JX,TX,EA。“X”表示延伸型补偿导线，字母“C”表示补偿性补偿导线热电动势和允许差符合下表规定。

      补偿导线防潮试验的绝缘电阻在40水重24小时后不小于(10米)25MQ。

      补偿导线耐热老化24小时后进行倍外经的卷绕试验,经电压试验5000vmin不击穿。

      订货时须标明型号规格线蕊截面，线数。屏数方式和数量及其他特殊要求。

      注：交货长度一般在100米以上，计量误差不大+0.5.允许不短于20米的长度交货，其数量不超过总长度的10%。

      根据双方协议，可以长期供货。

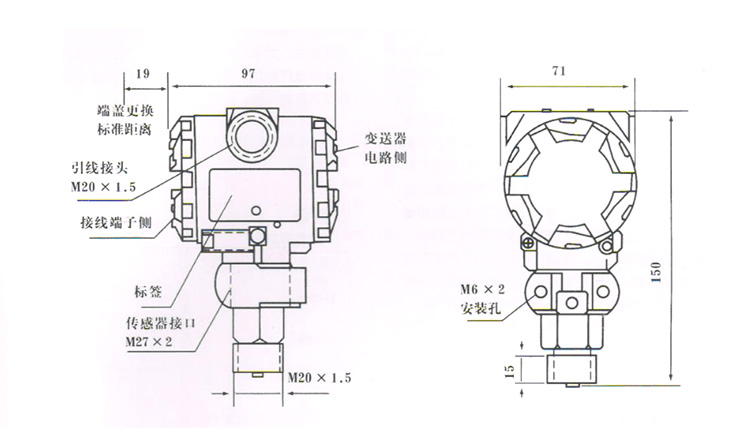

      BPS208外行尺寸

BPS208/BPS308系列扩散硅变送器

说明

      对压力以负一个标准大气压为零GP型的微压力变送器仅能测量非腐蚀性气体。

      零位需迁移时，请注明迁移量。

举例

      POS208 GP2AM N1O100KPaH2O常温零位正迁移10KP则：4MA=10KPa量程0-90ka
